API600 క్లాస్ 300 OS&Y కాస్ట్ స్టీల్ గేట్ వాల్వ్
GAV701-300
ఉత్పత్తి వివరణ
IFLOW API600 క్లాస్ 300 OS&Y కాస్ట్ స్టీల్ గేట్ వాల్వ్, సముద్ర మరియు ఆఫ్‌షోర్ అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఈ అధిక-నాణ్యత గేట్ వాల్వ్ అనేక ప్రయోజనాలను అందిస్తుంది మరియు సముద్ర మరియు ఆఫ్‌షోర్ వాతావరణాలలో డిమాండ్ ఉన్న పరిస్థితులకు అనుకూలంగా ఉంటుంది. అధిక-నాణ్యత తారాగణం ఉక్కుతో తయారు చేయబడిన ఈ గేట్ వాల్వ్ అసాధారణమైన బలం మరియు తుప్పు నిరోధకతను అందిస్తుంది, సముద్ర మరియు ఆఫ్‌షోర్ కార్యకలాపాలలో విశ్వసనీయత మరియు దీర్ఘాయువును నిర్ధారిస్తుంది.
బాహ్య స్క్రూ మరియు యోక్ (OS&Y) డిజైన్ ఆఫ్‌షోర్ ఇన్‌స్టాలేషన్‌లకు కీలకమైన వాల్వ్ స్థానం మరియు నిర్వహణ సౌలభ్యం యొక్క స్పష్టమైన దృశ్యమాన సూచనను అందిస్తుంది. క్లాస్ 300 ప్రెజర్ రేటింగ్‌ను కలిగి ఉంది, ఈ గేట్ వాల్వ్ అధిక పీడన అప్లికేషన్‌లను ఖచ్చితత్వం మరియు నియంత్రణతో తట్టుకునేలా రూపొందించబడింది, ఇది సముద్ర మరియు ఆఫ్‌షోర్ సిస్టమ్‌లకు నమ్మదగిన ఎంపిక. దాని ఉన్నతమైన ప్రవాహ నియంత్రణ సామర్థ్యాలు క్లిష్టమైన ఓడ మరియు ఆఫ్‌షోర్ ప్రక్రియల సమర్థవంతమైన మరియు సురక్షితమైన ఆపరేషన్‌ను నిర్ధారిస్తాయి.
ఫీచర్లు
ఉత్పత్తి అవలోకనం
IFLOW API600 క్లాస్ 300 OS&Y కాస్ట్ స్టీల్ గేట్ వాల్వ్‌లు సముద్ర మరియు ఆఫ్‌షోర్ సవాళ్లకు ప్రాధాన్య పరిష్కారం, కఠినమైన నిర్మాణం, ఖచ్చితమైన నియంత్రణ మరియు దీర్ఘకాలిక విశ్వసనీయతను అందిస్తాయి. అత్యంత డిమాండ్ ఉన్న వాతావరణంలో నిర్వహించడానికి రూపొందించబడిన ఈ ఉన్నతమైన గేట్ వాల్వ్‌తో మీ సముద్ర మరియు ఆఫ్‌షోర్ కార్యకలాపాలను ఎలివేట్ చేయండి.
సాంకేతిక అవసరం
· డిజైన్ మరియు తయారీ API 600కి అనుగుణంగా ఉంటుంది
· ఫ్లాంజ్ కొలతలు ASME B16.5కి అనుగుణంగా ఉంటాయి
· ముఖాముఖి కొలతలు ASME B16.10కి అనుగుణంగా ఉంటాయి
· పరీక్ష API 598కి అనుగుణంగా ఉంటుంది
· డ్రైవింగ్ మోడ్: హ్యాండ్ వీల్, బెవెల్ గేర్, ఎలక్ట్రిక్
స్పెసిఫికేషన్
| భాగం పేరు | మెటీరియల్ |
| శరీరం | A216-WCB |
| చీలిక | A216-WCB+CR13 |
| బోనెట్ స్టడ్ నట్ | A194-2H |
| బోనెట్ స్టడ్ | A193-B7 |
| కాండం | A182-F6a |
| బోనెట్ | A216-WCB |
| స్టెమ్ బ్యాక్ సీట్ | A276-420 |
| ఐబోల్ట్ పిన్ | కార్బన్ స్టీల్ |
| హ్యాండ్వీల్ | డక్టైల్ ఐరన్ |

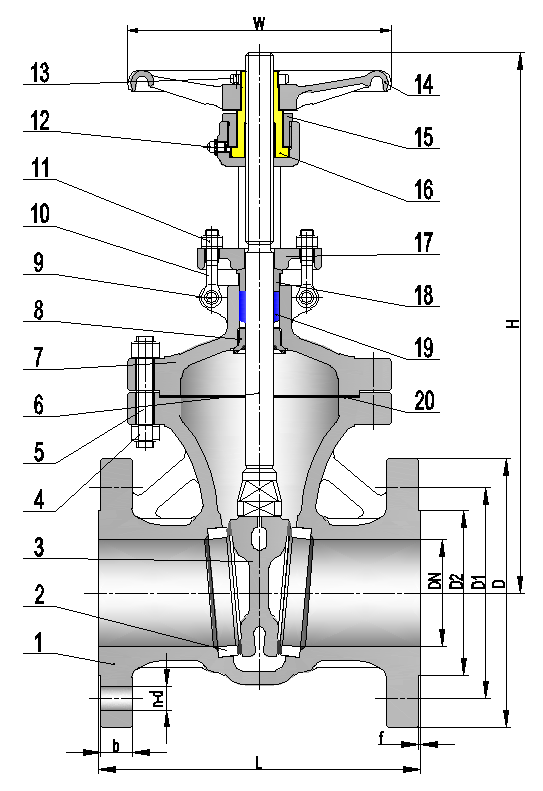

ఉత్పత్తి వైర్‌ఫ్రేమ్
గేట్ వాల్వ్‌లు సాధారణంగా హ్యాండ్వీల్, వాల్వ్ T-కీ (రెంచ్) లేదా యాక్యుయేటర్ ద్వారా నిర్వహించబడతాయి. చక్రం ఒక వాల్వ్ కాండంతో జతచేయబడి దానికి భ్రమణ శక్తిని బదిలీ చేస్తుంది. గేట్ వాల్వ్ ఓపెనింగ్ సమయంలో, హ్యాండ్వీల్ యొక్క భ్రమణం గేట్ కాండం యొక్క థ్రెడ్‌లను గేట్‌గా మారుస్తుంది మరియు దీనికి విరుద్ధంగా మూసివేయబడుతుంది. ఈ శక్తి గేట్ వాల్వ్ చీలికను క్రిందికి లేదా పైకి కదిలిస్తుంది.
సాధారణంగా, గేట్ వాల్వ్‌లు పైప్‌లైన్ యొక్క ప్రదేశాలలో వ్యవస్థాపించబడతాయి, అవి ఎక్కువసేపు తెరిచి లేదా మూసివేయబడతాయి, ఎందుకంటే అవి సాధారణంగా ఈ రెండు స్థానాల మధ్య మారడానికి కొంత సమయం అవసరం.
కొలతల డేటా
| NPS | 2 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| L | 177.8 | 190.5 | 203.2 | 228.6 | 254 | 266.7 | 292.1 | 330.2 | 355.6 | 381 | 406 | 432 | 457 | 508 |
| D | 152 | 178 | 191 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 | 635 | 699 | 813 |
| D1 | 120.7 | 139.7 | 152.4 | 190.5 | 215.9 | 241.3 | 298.5 | 362 | 431.8 | 476.3 | 539.8 | 577.9 | 635 | 749.3 |
| D2 | 92 | 105 | 127 | 157 | 186 | 216 | 270 | 324 | 381 | 413 | 470 | 533 | 584 | 692 |
| b | 14.4 | 16.4 | 17.9 | 22.4 | 22.4 | 23.9 | 26.9 | 28.9 | 30.2 | 33.9 | 35.4 | 38.4 | 41.4 | 46.4 |
| nd | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | 12-29 | 16-29 | 16-32 | 20-32 | 20-35 |
| f | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| H | 345 | 387 | 430 | 513 | 583 | 648 | 790 | 935 | 1100 | 1200 | 1330 | 1480 | 1635 | 1935 |
| W | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 600 | 600 | 650 |
