EN593 PN10/PN16/PN25/క్లాస్ 125/పిన్లతో కూడిన వేఫర్ టైప్ బటర్ఫ్లై వాల్వ్
BFV301S
ఉత్పత్తి వివరణ
పైప్లైన్లకు స్థితిస్థాపకత మరియు సమన్వయాన్ని అందిస్తూ, వేఫర్ బటర్ఫ్లై వాల్వ్లు నమ్మకమైన వాల్వ్ సీట్తో రూపొందించబడ్డాయి, ఇది ఫ్లాంజ్ను వాల్వ్కు సులభంగా అనుసంధానించడానికి వీలు కల్పిస్తుంది. ANSI/API, BS, DIN, మరియు JIS అవసరాలకు అనుగుణంగా, మా వేఫర్-శైలి బటర్ఫ్లై వాల్వ్లు నాణ్యమైన లోహ పదార్థంతో తయారు చేయబడ్డాయి, ఇది ఈ రకమైన వాల్వ్లు మొత్తం శుభ్రతను కాపాడుకుంటూ కఠినమైన పరిస్థితులను తట్టుకునేలా చేస్తుంది.
వాయు లేదా విద్యుత్ ప్రేరణ కోసం తయారు చేయబడిన, మెరైన్ వాల్వ్ సరఫరాదారు అయిన IFLOW వాల్వ్లు నిర్దిష్ట అనువర్తనాలకు సరిపోయేలా మా ఫ్యాక్టరీలో రూపొందించబడ్డాయి. మా డిజైన్ మరియు ఇంజనీరింగ్ నిపుణులు, మీరు నిర్దేశించిన పరిస్థితులలో చక్కగా పనిచేసే మరియు దీర్ఘకాలం మన్నే వాల్వ్లను మీకు అందించడానికి, సవివరమైన సంప్రదింపుల ద్వారా మీ అవసరాలను అనుసరిస్తారు.
మా బటర్ఫ్లై వాల్వ్ అధునాతన వైర్-క్లాంప్డ్ నిర్మాణ రూపకల్పనను అవలంబిస్తుంది, ఇది తేలికగా, సరళంగా ఉండి, అద్భుతమైన ద్రవ నియంత్రణ పనితీరును కలిగి ఉంటుంది. ఈ బటర్ఫ్లై వాల్వ్ వివిధ పైప్లైన్ వ్యవస్థలలో ఉపయోగించడానికి అనుకూలంగా ఉంటుంది మరియు స్థిరమైన సీలింగ్ పనితీరును, అద్భుతమైన తుప్పు నిరోధకతను నిర్ధారిస్తుంది. దీని క్లాంపింగ్ బోల్ట్ డిజైన్ సంస్థాపన మరియు నిర్వహణ ప్రక్రియలను సులభతరం చేసి, మొత్తం సామర్థ్యాన్ని పెంచుతుంది.
ఫీచర్లు
ఉత్పత్తి అవలోకనం
మీ అప్లికేషన్కు తగినట్లుగా ఈ శ్రేణిని రూపొందించవచ్చు, దీనిలో బాడీ నిర్మాణం, మెటీరియల్ మరియు అనుబంధ ఫీచర్లు మీ ప్రక్రియ అవసరాలను తీర్చడానికి ఆప్టిమైజ్ చేయబడతాయి. ISO 9001 సర్టిఫికేషన్ కలిగి ఉన్నందున, మేము అధిక నాణ్యతను నిర్ధారించడానికి క్రమబద్ధమైన పద్ధతులను అవలంబిస్తాము, కాబట్టి మీ ఆస్తి యొక్క డిజైన్ జీవితకాలం అంతటా అద్భుతమైన విశ్వసనీయత మరియు సీలింగ్ పనితీరు గురించి మీరు నిశ్చింతగా ఉండవచ్చు.
సాంకేతిక అవసరం
· రూపకల్పన మరియు తయారీ EN593, API609 ప్రమాణాలకు అనుగుణంగా ఉండాలి
· ఫ్లాంజ్ కొలతలు EN1092-2/ANSI B16.1కి అనుగుణంగా ఉంటాయి
· EN12266-1, API 598 ప్రమాణాలకు అనుగుణంగా పరీక్షించడం
· డ్రైవింగ్ మోడ్: లివర్, వార్మ్ యాక్యుయేటర్, ఎలక్ట్రిక్, న్యూమాటిక్
స్పెసిఫికేషన్
| భాగం పేరు | పదార్థం |
| శరీరం | DI |
| సీటు | ఎన్.బి.ఆర్. |
| డిస్క్ | ప్లేటెడ్ డక్టైల్ ఐరన్ |
| షాఫ్ట్ | ASTM A276 416 |
| మధ్య బేరింగ్ | F4 |
| ఓ రింగ్ | ఎన్.బి.ఆర్. |
| పిన్ | ASTM A276 416 |

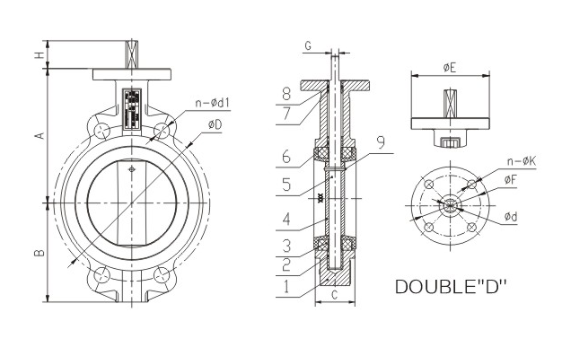

ఉత్పత్తి వైర్ఫ్రేమ్
డైమెన్షన్స్ డేటా
| H | ΦE | ΦF | N-ΦK | Φd | G | EN1092-2 PN10 | EN1092-2 PN16 | ANSI క్లాస్ 125 | ||||||
| ΦD | n-Φd1 | nM | ΦD | n-Φd1 | nM | ΦD | n-Φd1 | nM | ||||||
| 32 | 90 | 50 | 4-Φ7 | 12.6 | 9.5 | 110 | 4-Φ19 | 4-M16 | 110 | 4-Φ19 | 4-M16 | 98.5 | 4-Φ16 | 4-1/2″ |
| 32 | 90 | 50 | 4-Φ7 | 12.6 | 9.5 | 125 | 4-Φ19 | 4-M16 | 125 | 4-Φ19 | 4-M16 | 120.5 | 4-Φ19 | 4-5/8″ |
| 32 | 90 | 50 | 4-Φ7 | 12.6 | 9.5 | 145 | 4-Φ19 | 4-M16 | 145 | 4-Φ19 | 4-M16 | 139.5 | 4-Φ19 | 4-5/8″ |
| 32 | 90 | 50 | 4-Φ7 | 12.6 | 9.5 | 160 | 8-Φ19 | 8-M16 | 160 | 8-Φ19 | 8-M16 | 152.5 | 4-Φ19 | 4-5/8″ |
| 32 | 90 | 70 | 4-Φ10 | 15.8 | 11.1 | 180 | 8-Φ19 | 8-M16 | 180 | 8-Φ19 | 8-M16 | 190.5 | 8-Φ19 | 8-5/8″ |
| 32 | 90 | 70 | 4-Φ10 | 18.92 | 12.7 | 210 | 8-Φ19 | 8-M16 | 210 | 8-Φ19 | 8-M16 | 216 | 8-Φ22 | 8-3/4″ |
| 32 | 90 | 70 | 4-Φ10 | 18.92 | 12.7 | 240 | 8-Φ23 | 8-M20 | 240 | 8-Φ23 | 8-M20 | 241.5 | 8-Φ22 | 8-3/4″ |
| 45 | 125 | 102 | 4-Φ12 | 22.1 | 15.9 | 295 | 8-Φ23 | 8-M20 | 295 | 12-Φ23 | 12-M20 | 298.5 | 8-Φ22 | 8-3/4″ |
| 45 | 125 | 102 | 4-Φ12 | 28.45 | 22 | 350 | 12-Φ23 | 12-M20 | 355 | 12-Φ28 | 12-M24 | 362 | 12-Φ25 | 12-7/8″ |
| 45 | 150 | 125 | 4-Φ14 | 31.6 | 24 | 400 | 12-Φ23 | 12-M20 | 410 | 12-Φ28 | 12-M24 | 432 | 12-Φ25 | 12-7/8″ |
| 45 | 150 | 125 | 4-Φ14 | 31.6 | 24 | 460 | 16-Φ23 | 16-M20 | 470 | 16-Φ28 | 16-M24 | 476 | 12-Φ29 | 12-1″ |
| 50 | 150 | 125 | 4-Φ14 | 33.15 | 27 | 515 | 16-Φ28 | 16-M24 | 525 | 16-Φ31 | 16-M27 | 539.5 | 16-Φ29 | 16-1″ |
| 50 | 210 | 140 | 4-Φ18 | 37.95 | 27 | 565 | 20-Φ28 | 20-M24 | 585 | 20-Φ31 | 20-M27 | 578 | 16-Φ32 | 16-11/8" |
| 60 | 210 | 140 | 4-Φ18 | 41.12 | 32 | 620 | 20-Φ28 | 20-M24 | 650 | 20-Φ34 | 20-M31 | 635 | 20-Φ32 | 20-11/8" |
| 70 | 210 | 165 | 4-Φ22 | 50.62 | 36 | 725 | 20-Φ31 | 20-M27 | 770 | 20-Φ37 | 20-M33 | 749.5 | 20-Φ35 | 20-11/4" |
| 72 | 300 | 254 | 8-Φ18 | 63.35 | కీ 2-18 | 840 | 24-Φ31 | 24-M27 | 840 | 24-Φ37 | 24-M33 | 863.6 | 28-Φ35 | 28-11/4" |
| 100 | 300 | 254 | 8-Φ18 | 63.35 | కీ 2-18 | 950 | 24-Φ34 | 20-M30 | 950 | 24-Φ41 | 20-M36 | 977.9 | 28-Φ41 | 28-11/2" |
